Allumage 12v ou 6v?


Poster un nouveau sujet   Répondre au sujet    Peugeot BB et dérivés Index du Forum -> Discussions techniques -> Peugeot 101,102,103,104,105
Sujet précédent :: Sujet suivant
Auteur Message
SFkilla


Hors ligne

Inscrit le: 19 Aoû 2017
Messages: 33
Belgique
Votre Peugeot ?: 103LS - 103MVL - 103SPX etc...
06/05/1977 Masculin

MessagePosté le: Lun 17 Sep - 01:26 (2018)    Sujet du message: Allumage 12v ou 6v? Répondre en citant

Bonjour a tous,


J'ai acheté une petite occaz ce matin.
Un Allumage Peugeot.
Quelqu'un peut m'aider pour reconnaitre si c'est un 12v ou un 6v?


Voici une photo
Merci d'avance!




Dernière édition par SFkilla le Mer 19 Sep - 20:34 (2018); édité 1 fois
Revenir en haut
Publicité






MessagePosté le: Lun 17 Sep - 01:26 (2018)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
lowic
Modérateur

En ligne

Inscrit le: 08 Mai 2014
Messages: 3 448
près de Dijon
Votre Peugeot ?: BB TL, 103VS et GL10C (en attente)
01/11/1995 Masculin

MessagePosté le: Lun 17 Sep - 07:35 (2018)    Sujet du message: Allumage 12v ou 6v? Répondre en citant

Hello,

Si je me plante pas, les allumages électronique sont en 12v
_________________
Mes refabrications en Impression 3D --> en stand-by
Revenir en haut
McBB
Administrateur

Hors ligne

Inscrit le: 07 Juin 2007
Messages: 14 738
Toulouse, Grand rond
Votre Peugeot ?: Une Peugeot, moi ??
22/07/1975 Masculin

MessagePosté le: Lun 17 Sep - 08:32 (2018)    Sujet du message: Allumage 12v ou 6v? Répondre en citant

Il y a eu les 2, car il y a deux types de boitiers CDI, mais je ne saurais dire pour celui là ...
Revenir en haut
SFkilla


Hors ligne

Inscrit le: 19 Aoû 2017
Messages: 33
Belgique
Votre Peugeot ?: 103LS - 103MVL - 103SPX etc...
06/05/1977 Masculin

MessagePosté le: Lun 17 Sep - 11:39 (2018)    Sujet du message: Allumage 12v ou 6v? Répondre en citant

Est-ce qu'il y a une technique pour savoir si c'est du 6v ou 12v?
Revenir en haut
McBB
Administrateur

Hors ligne

Inscrit le: 07 Juin 2007
Messages: 14 738
Toulouse, Grand rond
Votre Peugeot ?: Une Peugeot, moi ??
22/07/1975 Masculin

MessagePosté le: Lun 17 Sep - 14:31 (2018)    Sujet du message: Allumage 12v ou 6v? Répondre en citant

Sans doute avec la référence gravée
Revenir en haut
Spad
Habitué

Hors ligne

Inscrit le: 01 Juil 2017
Messages: 990
France, Berry, Indre (36)
Loisirs: Tout ce qui touche à la mécanique, de près ou de loin !
Votre Peugeot ?: GT 10 C, 102, 103 MV, 103 MVL, SX5 (avec les clignos!), et encore beaucoup d'autres... =)
06/03/2002 Masculin

MessagePosté le: Lun 17 Sep - 19:36 (2018)    Sujet du message: Allumage 12v ou 6v? Répondre en citant

En effet, je lis TI15 en bas à droite de l'image !
Avec deux bobines aussi petites, je pense que c'est du 6V Il y a apparement des stators 6V avec trois bobines aussi, et des 12V avec deux bobines seulement... Autant pour moi !
Si tu as un voltmètre, et en espérant qu'aucune des bobines n'est morte, si tu arrives à calculer la résistance, il est possible de calculer le voltage !
_________________
Mes annonces
Comment faire sa carte grise de cyclo gratuitement en ligne
Revenir en haut
Bobbybob


Hors ligne

Inscrit le: 27 Nov 2017
Messages: 59
07
Votre Peugeot ?: 103 MVL 1989, BB VRT 196?
31/08/1976 Masculin

MessagePosté le: Lun 17 Sep - 20:08 (2018)    Sujet du message: Allumage 12v ou 6v? Répondre en citant

McBB a écrit:

Il y a eu les 2, car il y a deux types de boitiers CDI, mais je ne saurais dire pour celui là ...

Il me semble que les CDI n'ont rien à voir avec le voltage (qui ne concerne que l'éclairage).


Allumage 3 fils => CDI bleu
Allumage 4 fils => CDI noir ou gris


Là c'est un allumage 4 fils apparemment.
Résistance de la bobine d'allumage normalement autour de 800ohms.


Les deux bobines d'éclairage peuvent être de 6V ou 12V et de 6W - 10W - 15W selon l'année et le modèle.

Il faut regarder les ampoules et éventuellement la lettre sur le transfo. d'isolement.


Si quelqu'un a les valeurs théorique de résistance des bobines d'éclairage, ça m'intéresse.
Revenir en haut
SMAPY
Habitué

Hors ligne

Inscrit le: 29 Aoû 2016
Messages: 121
ORBEY / ALSACE
Votre Peugeot ?: 103 LVS 103 SVR GL10
14/05/1970 Masculin

MessagePosté le: Lun 17 Sep - 20:15 (2018)    Sujet du message: Allumage 12v ou 6v? Répondre en citant

coucou a tous


ton allumage est un 6 volts car il possède un capteur a l'extérieur et ton boitier CDI doit etre de couleur noir ou gris, ensuite le connecteur qui se branche sur ton CDI doit etre a 5 fils.


Les 12v on un boiter CDI bleu avec un connecteur a 3 fils et pas de capteur extérieur, un volant différent est des bobines intérieur plus petites et plus nombreuses. il est bien sur bridé par un système de limiteur de régime. il impose un régulateur de tension 12v pour l'éclairage qui remplace le système de boitier carré transformateur.


Attention si tu as un boitier CDI gris, il bride ton moteur en limitant le régime maxi (trs/mn) simplement en réduisant tellement l'avance que tu te retrouve avec du retard, je l'ai vérifié avec une lampe stroboscopique. pas de panique, il te suffit de le remplacer par un CDI noir.


attention aussi a certain boitiers CDI noir à avance variable qui proviennent de certain scooters Peugeot, Honda ou Peugeot avenger ou XP. le mieux est de vérifier a la lampe stobo quant tu accélères si ton avance bouge. si oui il te faudra simplement calé ton allumage entre 1.5 et 2.5 mm avant le PMH pour que ton cheval de feu fonctionne a merveille. le mieux est de faire des essais. il possède aussi une bobine en 15w pour l'éclairage et un autre en 10w pour le klaxon et le feu de stop, pense a changer tes ampoules à l'avant par une 6v15w et à l'arrière par une 6v4w, si tu ne peux pas ou ne veux pas les remplacer, utilise la bobine en 10w pour ton éclairage


sur mon GL 10 d'origine, j ai monté un allumage électronique comme le tien d'occase qui avait un boitier CDI noir de scooter Peugeot, après controle a la lampe et plusieurs essai mon calage final est de 2.2 mm.


si tu as besoin d autres infos


Smapy
_________________
Vive le 2 temps
Revenir en haut
Bobbybob


Hors ligne

Inscrit le: 27 Nov 2017
Messages: 59
07
Votre Peugeot ?: 103 MVL 1989, BB VRT 196?
31/08/1976 Masculin

MessagePosté le: Lun 17 Sep - 20:40 (2018)    Sujet du message: Allumage 12v ou 6v? Répondre en citant

L'allumage et la tension d'éclairage n'ont rien à voir. J'ai un 4 fils ( CDI noir ) et éclairage 6V sur ma MVL et un 4 fils ( CDI gris) 12V sur ma Vogue. Les parties allumage sont identiques et interchangeables.
 Après recherches, la bobine d'éclairage (fil vert) est une 15W. Celle de klaxon et feu stop (marron) 10W (15w si clignotants). Plus de 6W depuis 83 (donc avant l"all. électronique). J'ai pas de date pour le passage de 6V à 12V.
Revenir en haut
SFkilla


Hors ligne

Inscrit le: 19 Aoû 2017
Messages: 33
Belgique
Votre Peugeot ?: 103LS - 103MVL - 103SPX etc...
06/05/1977 Masculin

MessagePosté le: Lun 17 Sep - 21:36 (2018)    Sujet du message: Allumage 12v ou 6v? Répondre en citant

Merci BobbyBob,


Je confirmes, c'est bien un allumage 4 fils et le CDi fournit avec est bien noir.
Je ne sais pas vérifier les ampoules car j'ai acheté cet allumage d'occaz et seul.


Edit:
Mon MVL de 1983 a des clignotants, donc pas possible avec l'allumage ici donc? juste?



-------------------


Un grand merci a toi Smapy,


J'ai appris beaucoup avec toutes les précieuses informations que tu viens de partager.
Vraiment très très content pour ces infos.

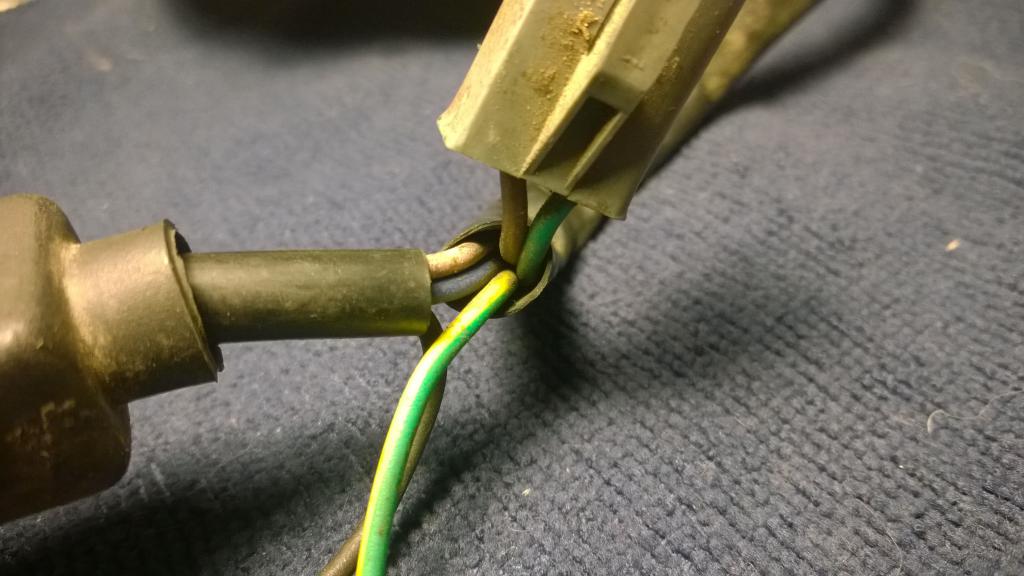

Je confirmes que j'ai 5 fils qui sortes de l'allumage.
Je confirmes aussi voir inscrit 15W sur une des deux bobines (l'autre n'a pas d'inscription visible)


Je viens de vérifier la resistance sur chaque (mais je suis novice donc pas trop sure si je manipule le voltmetre correctement)
En positionnant mon voltmetre sur 2K (2000) j'obtiens:




Edit:

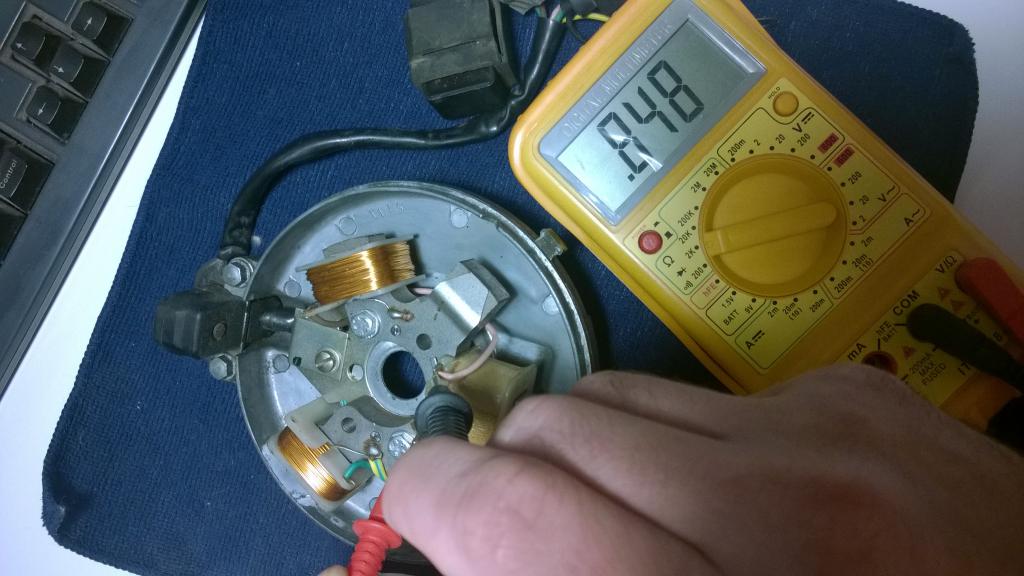

Allumage: .848 --> donc 848 ohms

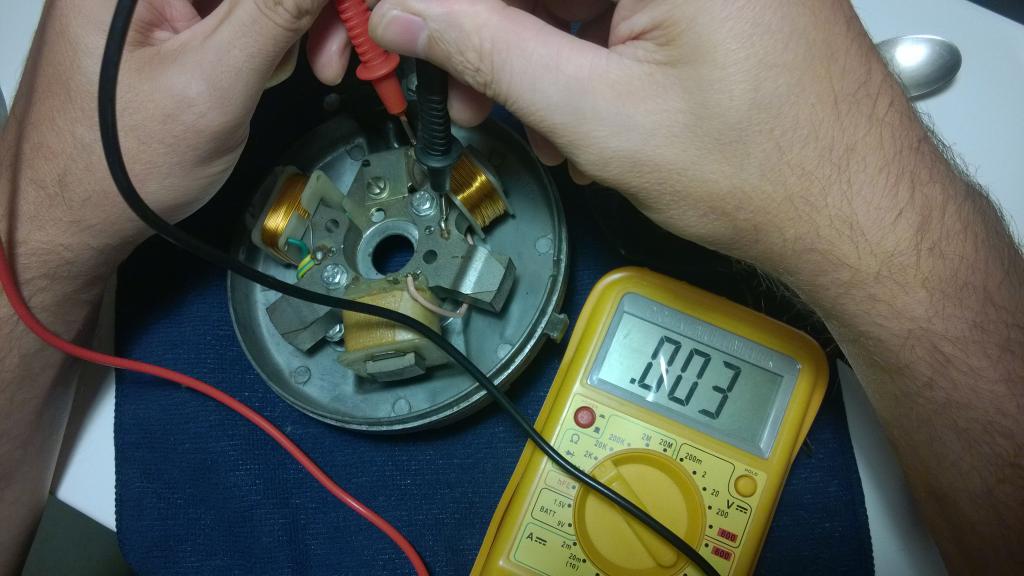

Eclairage (Bobine 15W): .0034 --> donc 3.4 ohms

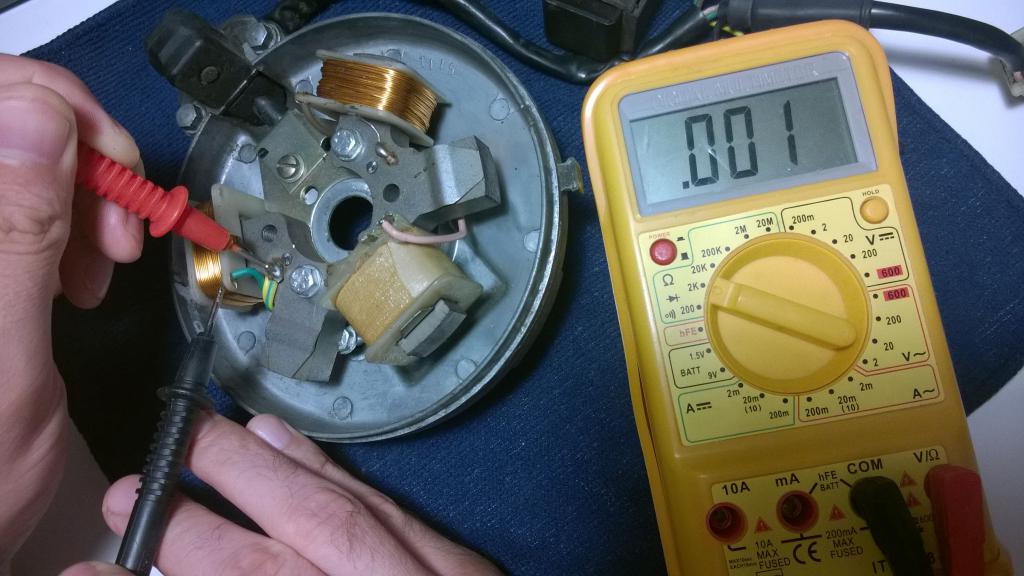

Bobine sans inscription: .0018 --> donc 1.8 ohms


Que peut-on déduire de ces valeurs? Ok?


-----------------------


En résumé:
J'ai un 103 MVL de 1983 avec un allumage à rupteur qui pose souvent des soucis (J'ai des clignotants sur ce modele)

Je me suis donc dis que quand je trouverai un allumage (en brocante/ebay/2emain/Boncoin etc...)

Je savais que je devais faire attention a la taille du cone (petit en electro et gros en rupteur etc...)


La personne chez qui j'ai acheté cet allumage, indiquait "Allumage 103 12v bon état" et je me suis donc dis, pourquoi pas?
et avant d'essayer de monter cela n'importe comment et sans aucun connaissance sur les allumages de 103...


Smapy,
Si je comprend bien, l'allumage que je montres ici n'est pas suffisant pour mon MVL avec clignotants?
Car je n'ai que 2 bobines (Eclairage et klaxon) et pour bien faire il me faudrait 3 bobines?
Peut tu confirmer?


Autre petite question:
Pourquoi des modeles 12v et 6v et quelle version est conseillée?

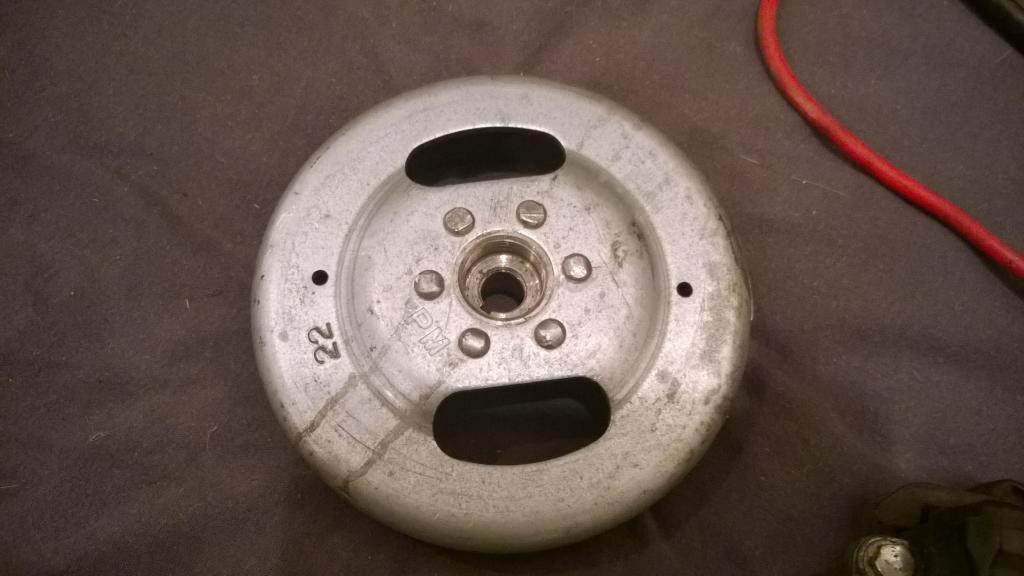

Le rotor qui est avec le mien a de grand trou, comme les versions rupteur, est-ce normal? est-ce compatible?



Encore un grand merci pour votre aide les gars, vraiment très appréciable Smile




------------------------


J'attache quelques photos supplémentaire.






Revenir en haut
SMAPY
Habitué

Hors ligne

Inscrit le: 29 Aoû 2016
Messages: 121
ORBEY / ALSACE
Votre Peugeot ?: 103 LVS 103 SVR GL10
14/05/1970 Masculin

MessagePosté le: Mar 18 Sep - 00:29 (2018)    Sujet du message: Allumage 12v ou 6v? Répondre en citant

Bobbybob a écrit:
L'allumage et la tension d'éclairage n'ont rien à voir. J'ai un 4 fils ( CDI noir ) et éclairage 6V sur ma MVL et un 4 fils ( CDI gris) 12V sur ma Vogue. Les parties allumage sont identiques et interchangeables.
 Après recherches, la bobine d'éclairage (fil vert) est une 15W. Celle de klaxon et feu stop (marron) 10W (15w si clignotants). Plus de 6W depuis 83 (donc avant l"all. électronique). J'ai pas de date pour le passage de 6V à 12V.


tout a fait, la partie allumage n'a rien a voir avec la partie éclairage, j'ai meme installé un régulateur 12v sur un 6v électronique et remplacé mes ampoule en 12v ça marche nickel


pour tes clignotants, tu peu récupéré les deux bobines clignotants de ton allumage a rupteur en étoile pour les posées sur le stator de ton électronique.
_________________
Vive le 2 temps
Revenir en haut
lowic
Modérateur

En ligne

Inscrit le: 08 Mai 2014
Messages: 3 448
près de Dijon
Votre Peugeot ?: BB TL, 103VS et GL10C (en attente)
01/11/1995 Masculin

MessagePosté le: Mar 18 Sep - 07:38 (2018)    Sujet du message: Allumage 12v ou 6v? Répondre en citant


Très interessant tout ça. je connaissais pas tout ces détails sur les allumages moderne Peugeot Mr. Green
_________________
Mes refabrications en Impression 3D --> en stand-by
Revenir en haut
SFkilla


Hors ligne

Inscrit le: 19 Aoû 2017
Messages: 33
Belgique
Votre Peugeot ?: 103LS - 103MVL - 103SPX etc...
06/05/1977 Masculin

MessagePosté le: Mar 18 Sep - 13:28 (2018)    Sujet du message: Allumage 12v ou 6v? Répondre en citant

SMAPY a écrit:
pour tes clignotants, tu peu récupéré les deux bobines clignotants de ton allumage a rupteur en étoile pour les posées sur le stator de ton électronique.


Merci Smapy Okay




Devines ce que je viens de trouver?

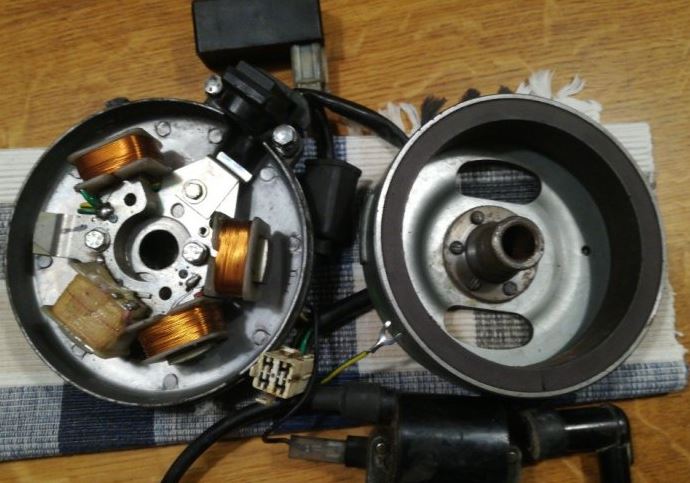

On me propose un Allumage avec les 3 bobines, donc c'est encore mieux pour mes clignotants Very Happy





Encore une petite question: Embarassed

Lorsque les rotor on de grand trous, comme ceux que je montre sur les photos...

Est-ce que ce sont d'office des rotor gros cone?








----------
Revenir en haut
SMAPY
Habitué

Hors ligne

Inscrit le: 29 Aoû 2016
Messages: 121
ORBEY / ALSACE
Votre Peugeot ?: 103 LVS 103 SVR GL10
14/05/1970 Masculin

MessagePosté le: Mar 18 Sep - 14:27 (2018)    Sujet du message: Allumage 12v ou 6v? Répondre en citant

non hélas, pas d'office des rotors gros cone


attention, la bobine n'est pas la bonne, elle est pour un allumage a rupteur
_________________
Vive le 2 temps
Revenir en haut
SFkilla


Hors ligne

Inscrit le: 19 Aoû 2017
Messages: 33
Belgique
Votre Peugeot ?: 103LS - 103MVL - 103SPX etc...
06/05/1977 Masculin

MessagePosté le: Mar 18 Sep - 14:39 (2018)    Sujet du message: Allumage 12v ou 6v? Répondre en citant

SMAPY a écrit:

non hélas, pas d'office des rotors gros cone


attention, la bobine n'est pas la bonne, elle est pour un allumage a rupteur




Ok, Bon à savoir pour les rotors.


Tu parles de la bobine montrer sur la photo juste au dessus?
C'est une photo que la personne m'envoie et apparemment, c'est un allumage qu'il vient de demonter d'un cyclo roulant...

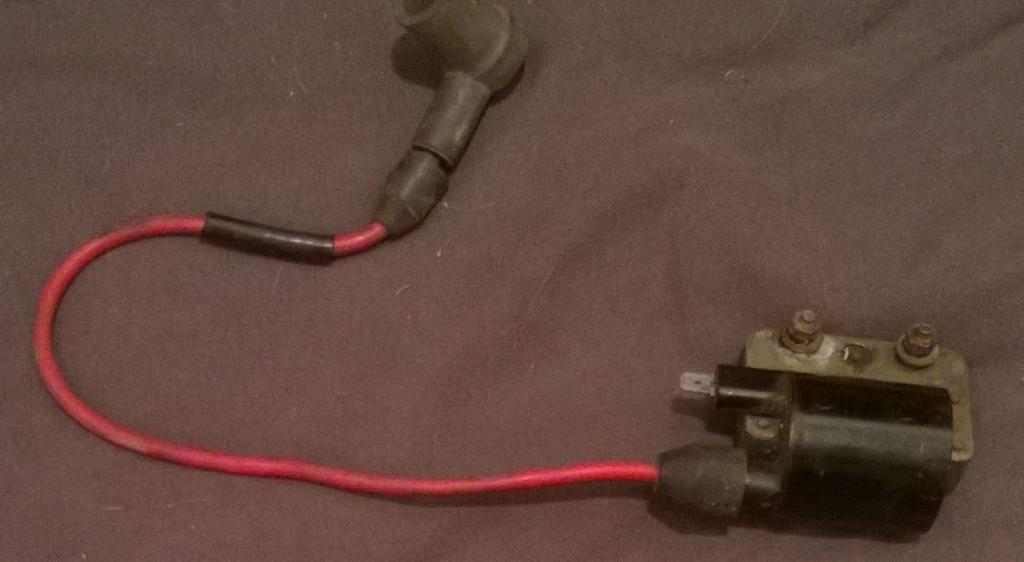

Moi j'ai encore une bobine comme celle-ci (photo dessous) est-ce une bobine compatible? ou est-ce aussi une bobine pour rupteur?


Revenir en haut
SMAPY
Habitué

Hors ligne

Inscrit le: 29 Aoû 2016
Messages: 121
ORBEY / ALSACE
Votre Peugeot ?: 103 LVS 103 SVR GL10
14/05/1970 Masculin

MessagePosté le: Mar 18 Sep - 14:49 (2018)    Sujet du message: Allumage 12v ou 6v? Répondre en citant

bobine rupteur hélas
_________________
Vive le 2 temps
Revenir en haut
SFkilla


Hors ligne

Inscrit le: 19 Aoû 2017
Messages: 33
Belgique
Votre Peugeot ?: 103LS - 103MVL - 103SPX etc...
06/05/1977 Masculin

MessagePosté le: Mar 18 Sep - 14:55 (2018)    Sujet du message: Allumage 12v ou 6v? Répondre en citant

Zut... je m'en suis douté lorsque je l'ai comparée avec mes autres cyclo.
Je trouve cela bizarre que la personne me dit qu'il vient de démonter l'allumage d'un cyclo tournant avec cette bobine la par contre...
Il me raconte des salades je pense Sad


Merci pour les precieuses info smapy!
Revenir en haut
gros gros
Habitué

Hors ligne

Inscrit le: 24 Nov 2016
Messages: 179
87
Loisirs: mobs, tir
Votre Peugeot ?: 103
03/07/1969 Masculin

MessagePosté le: Mar 18 Sep - 19:18 (2018)    Sujet du message: Allumage 12v ou 6v? Répondre en citant

pour faire une synthèse sur les allumages électronique.
il y a des 6 et 12 volt aussi bien en rotors gros cône et petit cône.
ils peuvent êtres intervertis dans tout les sens le seul impératif c'est gros ou petit cône du rotor.
ne pas se fier a la couleur du cdi: gris, noir, bleu .... mais aussi rouge et vert .... si, si, déjà vu ...
Revenir en haut
